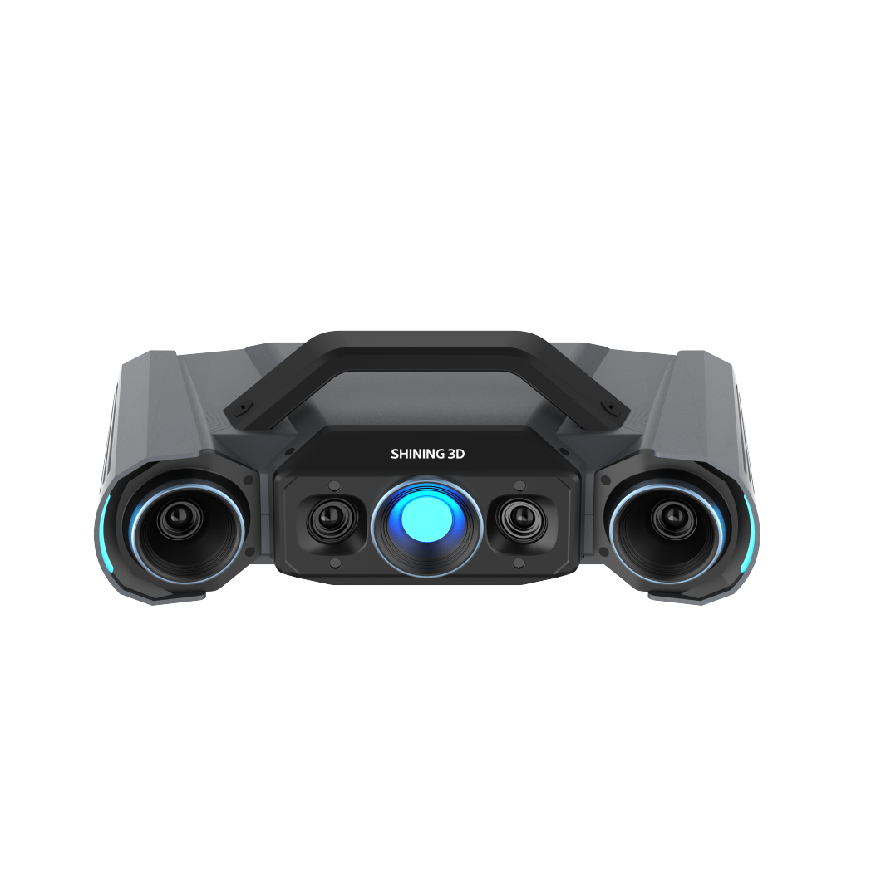

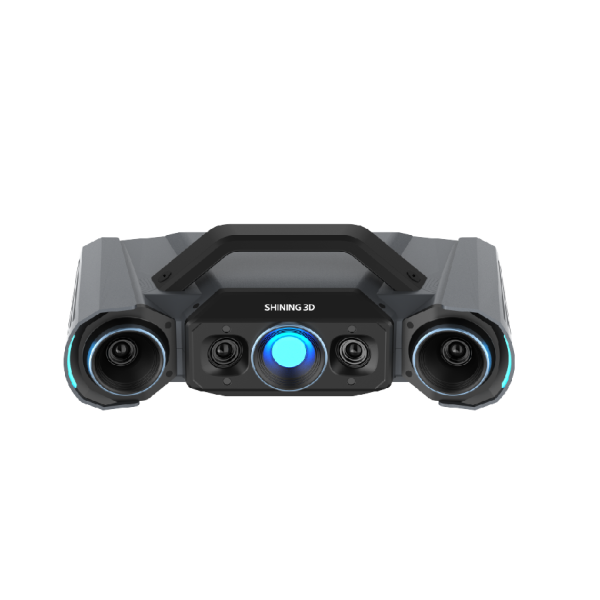

OptimScan Q12 skener z izjemno natančnostjo in hitrostjo
OptimScan Q12 je profesionalni 3D skener podjetja Shining3D. Opremljen je s štirimi 12,3 MP kamerami, ki omogočajo podrobno zajemanje površin brez izgube detajlov. Sistem zagotavlja hitrost in zanesljive rezultate pri kontroli kakovosti, vzvratnem inženiringu ali primerjavi CAD modelov.
Trije načini skeniranja
Avtomatizirana kontrola kakovosti
Monocular-Stereo Fusion (MSF)
Dvojni razpon skeniranja
3D skener vključuje dva razpona skeniranja. Iz enega na drugega se prehaja enostavno, le z enim klikom. Merilno polje lahko prilagodite velikosti skeniranih predmetov. Na izbiro imate velik razpon skeniranja za objekte do 430 x 300 mm ali pa manjši razpon skeniranja za objekte do 160 x 110 mm. Podatki skenirani iz različnih razponov se potem lahko brezhibno združijo v programski opremi, kar zagotavlja učinkovitost in hkrati izjemno natančnost.

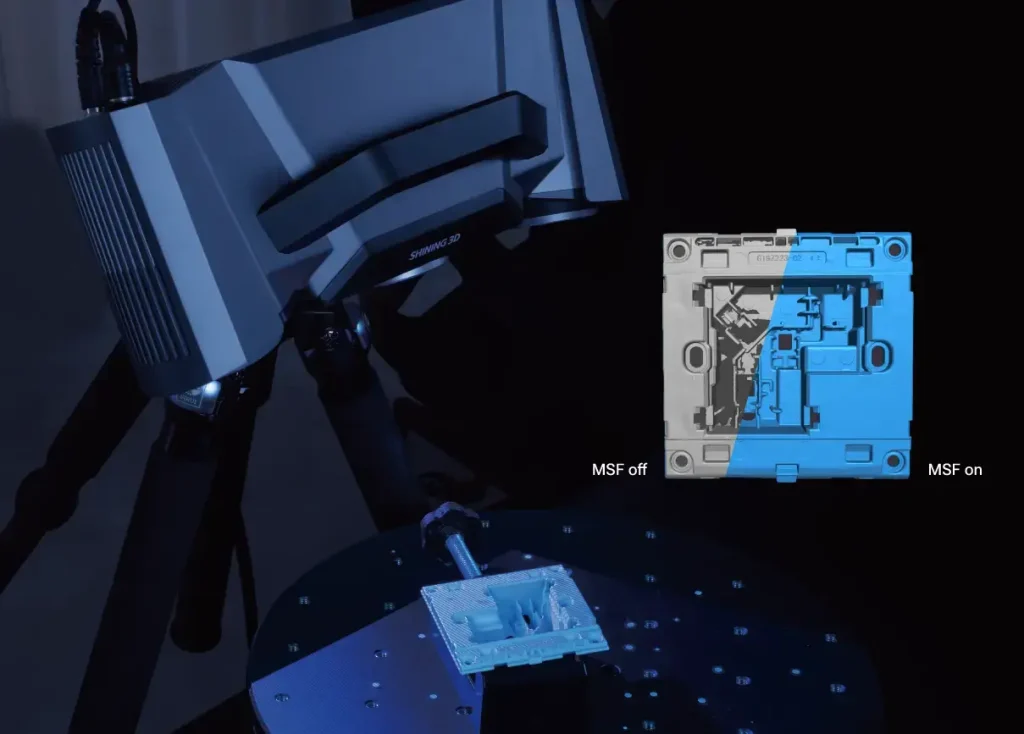

Monocular-Stereo Fusion (MSF) pri OptimScan Q12
MSF je funkcija, ki 3D skenerju pomaga zajeti več podatkov z večjo natančnostjo, kar je izrednega pomena pri bolj zapletenih delih, kot so robovi ali spoji na industrijskih komponentah.
Prilagodljiv merilni sistem 3D skenerja

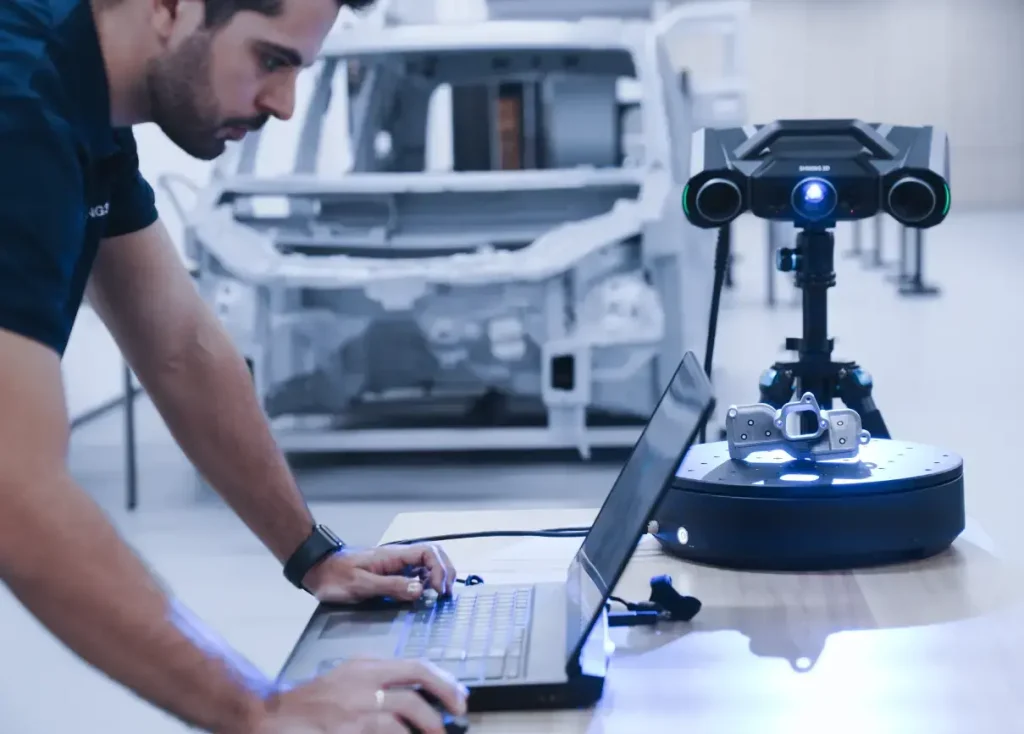

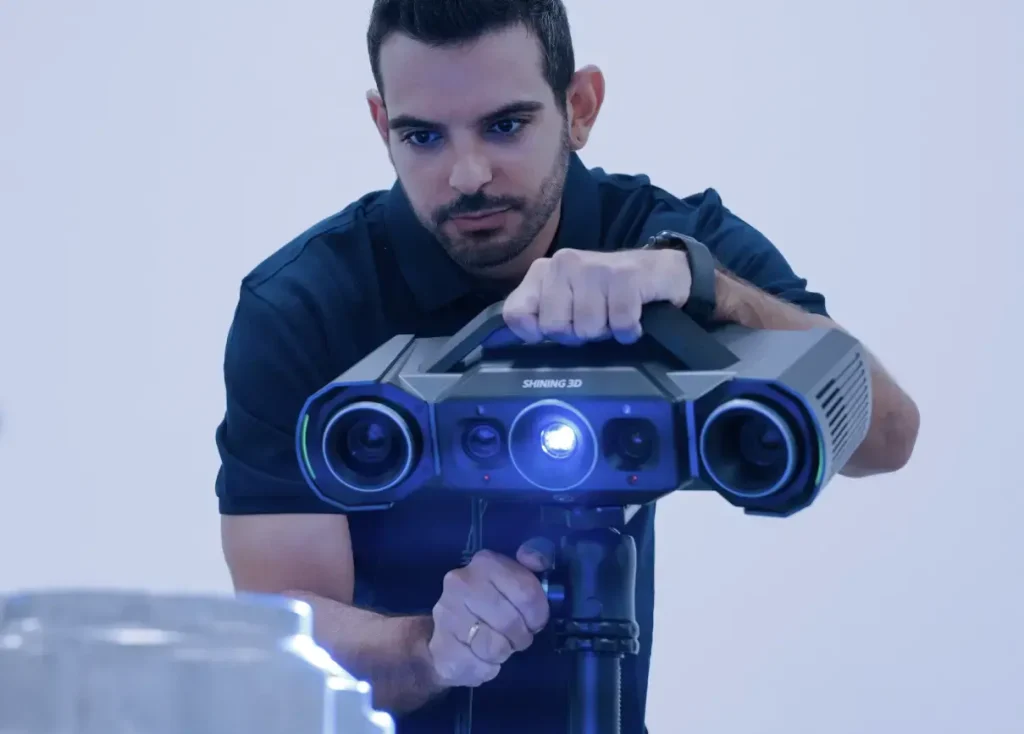

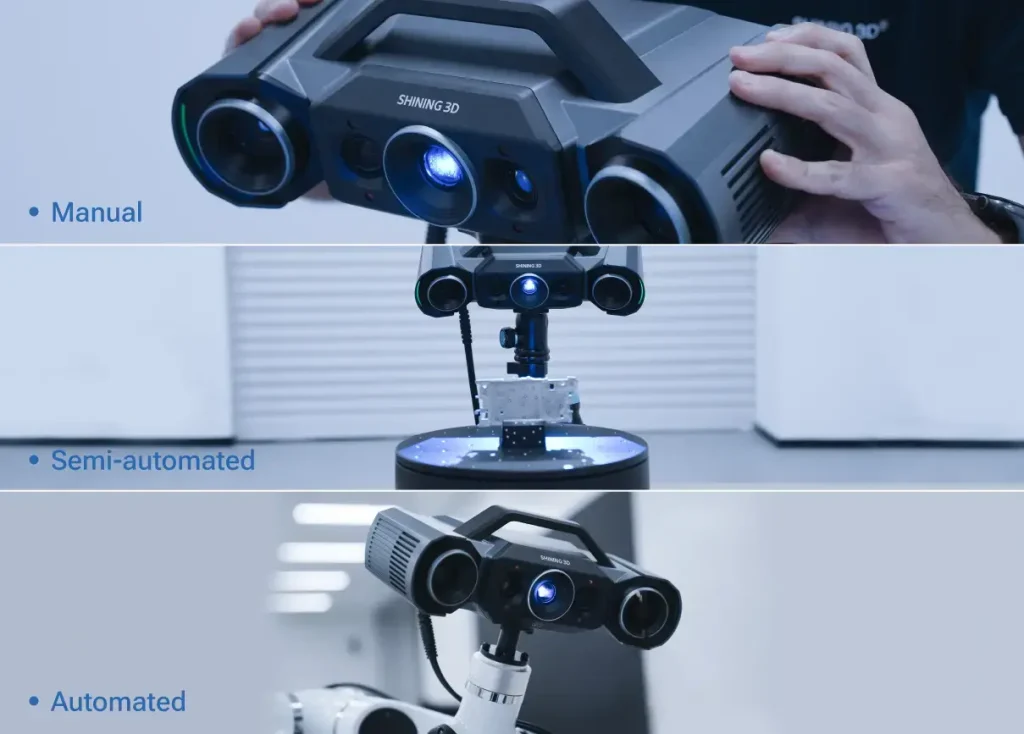

OptimScan Q12 je izredno kompakten 3D skener, ki je enostaven za prenašanje in prilagodljiv za fleksibilno skeniranje. Omogoča manualno skeniranje, polavtomatizirano in popolnoma avtomatizirano skeniranje. Za polavtomatizirano 3D skeniranje se uporabi fiksno stojal stojalo in avtomatska vrtljiva plošča. Za popolnoma avtomatizirano skeniranje pa se skener poveže z robotom in tako izvaja ponavljajoče se inšpekcijske naloge.

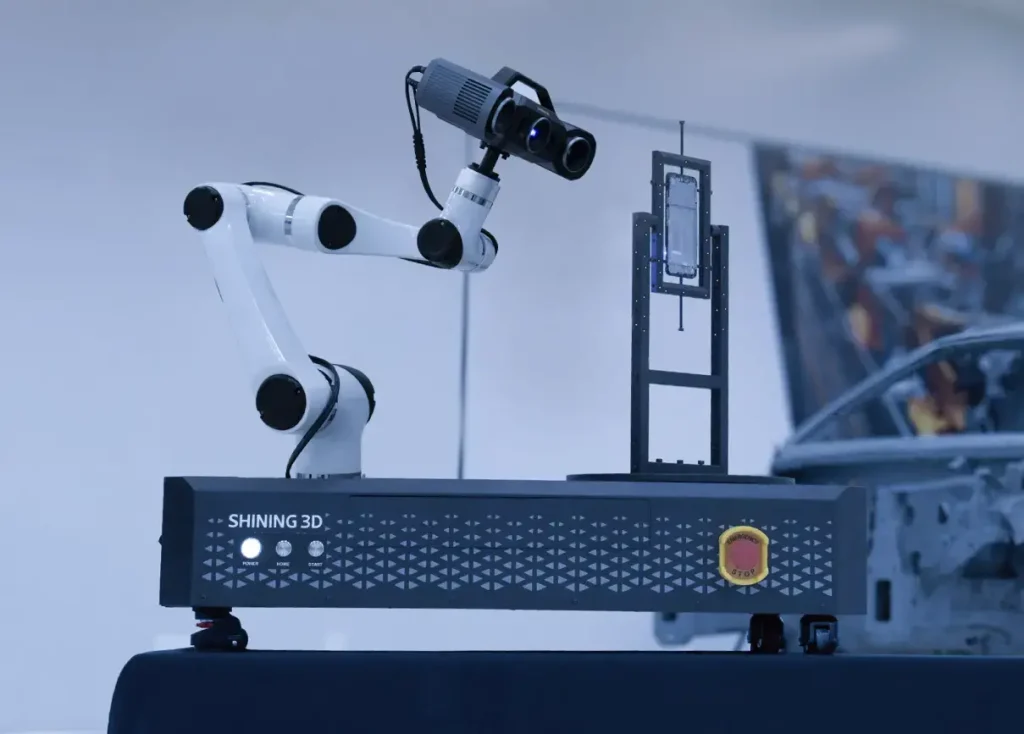

Popolna integracija za avtomatizacijo z OptimScan Q12
3D skener je narejen za vključitev v obstoječe industrijske linije. Njegov sistem je združljiv z avtomatiziranimi roboti in drugimi proizvodnimi sistemi. To omogoča popolnoma avtomatsko 3D kontrolo kakovosti, pri čemer se rezultati meritve kakovosti sproti zaznavajo in obdelujejo brez človeškega posredovanja.
Potek dela pri vključitvi skenerja v obstoječo industrijsko linijo poteka v štirih korakih. Prvi korak je nastavitev poti robota. Drugi korak je avtomatizirano 3D skeniranje. Za tem sledi avtomatizirana analiza podatkov. Na koncu pa pride na vrsti še avtomatizirano generiranje poročila.
3D skener primeren za rabo v različnih panogah
OptimScan Q12 se odlično obnese v letalski in avtomobilski industriji in ostalih industrijah, kjer izredno pomembna natančnost. Primeren je za 3D meritve in SPC nadzor v proizvodnji, vzvratni inženiring in hitro izdelavo CAD modelov, kontrolo kakovosti kritičnih komponent in orodij ter natančno dokumentacijo in arhiviranje podatkov.
Specifikacije
Razpon skeniranja (FOV) | Majhen: 160 × 110 mm | Velik: 430 × 300 mm |
Razdalja med točkami | 0.005 mm | 0.015 mm |
Globina polja (ang. Depth of Field) | 60 mm | 300 mm |
Natančnost | 0.005 mm | 0.015 mm |
Delovna razdalja | 210 mm | 590 mm |
Svetlobni vir | Modra LED | |
Resolucija | 4 × 12.3 MP | |
Neto teža | 3,5 kg | |
Certifikati | CE, FCC, ROHS, WEEE, KC, FDA, NUKCA, IP50, TELEC, TiSAX | |
Preizkus sprejemljivosti | VDl/VDE 2634 Part2 (certified in ISO 17025 certificated accuracy lab) | |
